Trinity - система строительства приютов для труднодоступных мест.
При разработке проекта строения для отдаленных районов вы столкнетесь с исследованием местности. Выбор места, наблюдение за ним, исследование грунтов, расчет логистики, жизнеобеспечения, а также стихийных нагрузок на строение. Решение этих вопросов - отдельная задача, которую нельзя игнорировать.
Приют Trinity позволяет пройти все эти стадии намного быстрее традиционной разработки проекта.
Каждая деталь будущего строения промаркирована, известен ее вес и объем. График строительства разбит на этапы. Материалы просты и экологичны.
Модульность и гибкость позволяет создавать уникальную архитектуру, отвечающую конкретным задачам и месту.
В строение уже заложены штормоустойчивость, удобство логистики и монтажа, гибкость планировочных решений, энергосберегающие технологии и автономность.

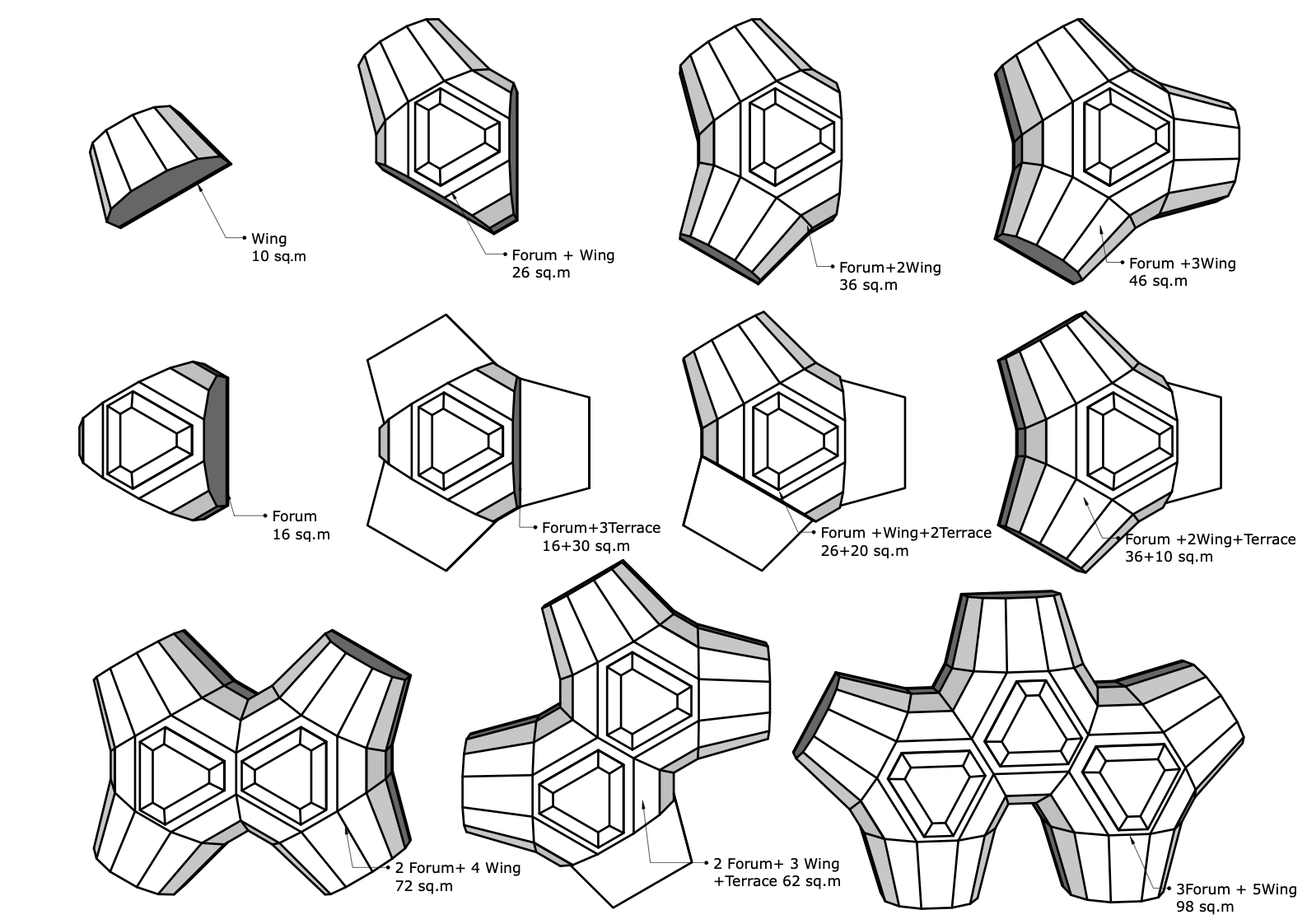

Модульность
Система планировочных решений опирается на принципы рационального использования пространства. Всего два модуля Wing и Forum позволяют создать бесконечное число комбинаций, подходящих под каждую конкретную задачу, место, возможности.
Wing - трапециевидная часть приюта. Может использоваться как прихожая, санузел, кладовка, техническое помещение, спальня.
Forum - усеченная по трем сторонам сфера. Позволяет стыковать до трех модулей Wing или стыковаться с другим аналогичным модулем. Обладая объемом и высотой, Forum остается весьма компактным по площади и позволяет произвести установку на небольшом участке условно ровной поверхности диаметром 550см
Forum, так же как и Wing, может быть отдельно стоящей конструкцией. Его назначение идеально сочетается с организацией кухни/столовой и каюткомпании.
Компактность
Приюты - небольшие строения как для посещения в выходные дни, так и для сезонного проживания. Принципы организации их планировки, строительства и эксплуатации отличаются от классической системы строительства.
Главный принцип - "Только самое необходимое"
Каждый квадратный сантиметр площади нужно привезти и построить, каждый кубический - обогреть. Хороший приют это скорее яхта, а не классическое строение. Материалы, используемые для его возведения, качественнее и легче общестроительных.
Строение тела человека подсказывает нам, что для создания комфорта нет необходимости пользоваться классическим прямоугольным методом проектирования и строительства. Срезая углы, мы экономим до 30% веса и объема. Такой подход также позволяет экономить тепло и применять энергоэффективные технологии.
Энергоэффективность
В горах и на открытой местности, проблема ветроустойчивости становится одной из главных для любого строения.
Но вместе с сильными ветрами возникает другая проблема - энергоэффективность конструкции. Любое тепло буквально выдувается из теплого контура. Помимо серьезного "пирога" утепления, герметизации стыков - бороться с этой проблемой можно с помощью аэродинамики конструкции. Отсутствие выступающих углов и наличие более плавных обводов уменьшают завихрения и разрежения в ветровой тени, что положительно сказывается на реальных теплопотерях строения.
Но энергоэффективность - это не только утепление, герметизация и хорошая аэродинамика. Это прежде всего грамотно продуманная энергомичность и естественная освещенность помещений. Внутренний интерьер спланирован таким образом, чтобы даже при небольшом проценте остекления пространство было освещено естественным светом в дневное время. Благодаря мансардным окнам и зенитному фонарю, световые проемы не перекрывают рабочие зоны модуля Forum, позволяя использовать максимум поверхностей.
Система отопления приюта может быть скомбинирована в зависимости от места установки и сезона. Самый простой способ - твердотопливный камин, устанавливаемый в центре форума. При отсутствии дров, он легко топится древесными брикетами. Для южных регионов и высокогорных районов возможна установка теплового солнечного коллектора для обеспечения строения горячей водой. В северных регионах практикуется установка солнечных вентиляторов для улучшения вентиляции при консервации строений на длительный период.
Модульность системы позволяет не только упрощать проведение предварительных этапов проектирования, но и развивать инфраструктуру со временем при необходимости. Так, начав с установки одного форума и крыла, через год к ним можно добавить два крыла. В базовой комплектации можно использовать раму конструкции для создания открытых террас.
Идея модульности не подразумевает стандартных внешних решений. Состыковывая части в разной последовательности, можно по-разному обыгрывать окружающий ландшафт.
Forum+3Wing - вариант сборки в котором можно собрать два разных по назначению приюта.
Base
Utility
Не только кровля

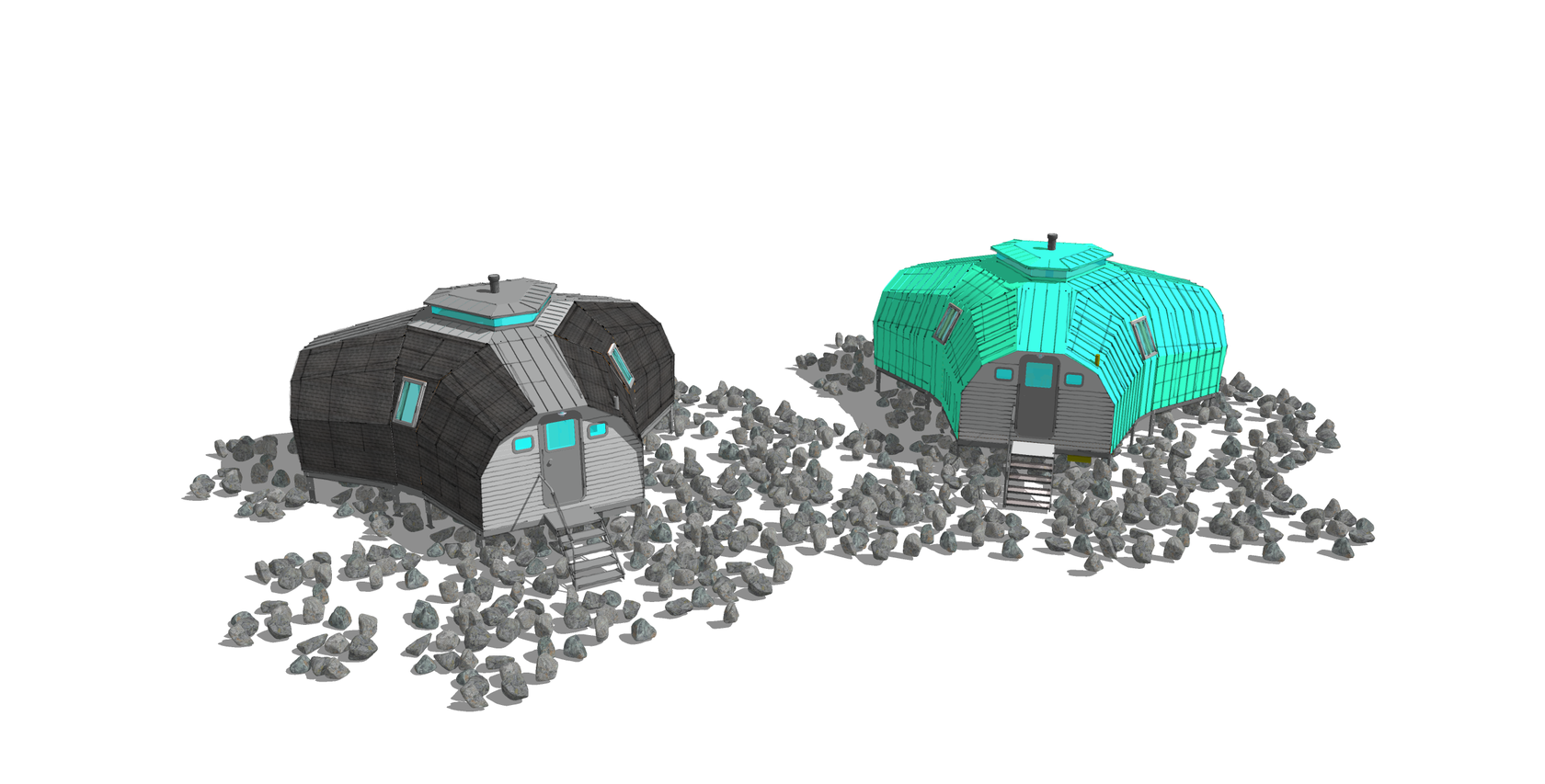

Разная комплектация одной геометрии
Несмотря на одинаковую геометрия и схожую комплектацию, приюты имеют разное назначение.
Утилитарная комплектация- это приют для небольших туристических групп, охотников и лесников. Два спальных крыла рассчитаны на общую вместимость до 12 человек.

В комплектации Base всего одно крыло является спальным. Второе снабжено большим панорамным окном и может использоваться как гостиная, создавая великолепное место для обзора природы из общей столово-кухонной зоны. В крыле можно разместить диван, создать полноразмерный рабочий кабинет, поставить научное оборудование и сделать место мечты для работы или отдыха в горах.
Кроме комплектации разными интерьерами, приюты отличаются разным типом кровли.
Utility - комбинированый тип кровли из стали и гибкой черепицы. Она более тяжелая и менее экологичная, но дешевле и проще в монтаже.
У комплектации Base - прочная и экологичная фальцевая кровля. Ее ритм хорошо контрастирует с нерегулярным паттерном природы вокруг.

Хороший приют в горах - больше чем просто строение. Это настоящая архитектура, которая помогает нам смириться с течением времени, рассказывает о своих строителях и владельцах больше, чем тысячи слов. Зачастую приюты - это место для уединения и размышлений, он дает возможность подумать о вечном - природе и сути событий, которые нас окружают.

Ваse - это наша попытка сделать архитектуру уместной даже в труднодоступных местах, бережно относясь к природе.




Trinity Base
Trinity Utility
Интерьеры
Принцип планировки модульного приюта - максимально эффективно использовать каждый кубический сантиметр пространства. В этом горный приют схож с парусной яхтой для длительных путешествий. В обычных строениях неизбежна потеря площади на проходы и коридоры. В Trinity они минимальны. Комплект приюта ниже представлен с тремя крыльями. Если сделать два из них спальнями, то вместимость будет 12 человек. Или две группы по 6 человек. При этом на каждого человека будет приходиться меньше 4 кв.м площади теплого контура.
Технические Характеристики

комплектация Forum+3Wing
Жилой объем - 100 куб.м
Вес в полной комплектации - 8930 кг
Площадь - 45 кв.м.
Площадь кровли и стен - 100 кв.м
Вместимость крыла/приюта - 6/12 человек
R value - 5,05 (cопротивление теплопередаче ограждающей конструкции)
Транспортный объем - 30 куб.м . 1/3 евро фуры или 20ft морской контейнер
Размеры упаковки модулей меняется в зависимости от типа доставки комплекта до места установки.
Пятно застройки - круг диаметром 8 метров
Минимальная высота - 490 см




День 0. Подготовка площадки к заброске комплекта.




День 1.Доставка и разгрузка комплекта приюта




День 2. Сборка и установка металлической Рамы.




День 3. Сборка и установка Платформы.




День 4-5. Сборка Каркаса.




День 5-6. Установка Перегородок.




День 6. Обшивка конструкции изнутри и снаружи.




День 7. Установка Фонаря и мансардных окон.




День 7-12. Сборка Фальца.




День 7 -9. Сборка Фасадов




День 12-15. Установка Оборудования.




День 15-20. Запасные "погодные" дни.




Этапы и материалы
00- Рама
Основание всей конструкции базируется на универсальной металлической раме, выполненной из равнополочного швеллера. Стоящая на регулируемых ногах конструкция рамы позволяет закрепить ее на любом типе рельефа. При необходимости ноги укрепляются дополнительными раскосами, а пятки - опоры прикрепляются к ландшафту. Минимальное возвышение над рельефом составляет 64 см, что обеспечивает продуваемость конструкции снизу и предотвращает большинство зимних ветровых заносов.

Материал - Металл
Вес - 1500 кг
Vt - 1.5м3

01-Платформа
Утепленное основание из деревянных плит. Может быть доставлено как в собранном виде, так и отдельно по элементами. Толщина утеплителя 195 мм.
Материалы- Древесина/фанера/металлические коннекторы/синтетический утеплитель.
Вес - 1650 кг
Vt - 9m3 или 3м3
02- Каркас
Сборный каркас Форума и Крыльев, состоящий из шпангоутов, стрингеров и несущих элементов конструкции.
Материал - Древесина/фанера/металлические коннектора.
Вес - 770 кг
Vt - 1.5 m3
03-Обшивка и утепление
Внешняя обшивка производится картами из березовой фанеры. Внешние ФСФ15мм, внутренние ФК 9мм.
Материал - Фанера (ФСФ 15, ФК9)/утеплитель (200мм Hollowfiber)/мембрана/гидроизоляция
Vt- 2.5m3
04-Фонарь
Архитектурный элемент конструкции, необходимый для создания естественного внутреннего освещения и вентиляции. Поставляется в комплекте из 3 частей.
Материал - Древесина/фанера/утеплитель/поликарбонат/фурнитура/коннектора/фальц/проходка дымохода/мастер флеш.
Вес - 300 кг
Vt - 2m3
05-Фасады и окна

Приют укомплектован различными типами фасадов и окон. Окно Панорама (1900x1600) и Окно Горизонт (1900x800) сделаны из монолитного поликарбоната и легко переживают доставку и сложные условия эксплуатации.
Материал - Каркас - сосна, фанера, утеплитель, мембрана, лиственница, поликарбонат.
Вес- 450 кг
Vt - 4m3
06-Кровля.
Для горных регионов приют Base комплектуется фальцевым фасадом.
Фальцевая кровля позволяет сделать строение выразительным и устойчивым к любой погоде. Кровля поставляется в виде готовых картин и монтируется на месте специалистами. На кромки- фальцы возможно закрепить оборудования для обеспечения автономности - солнечные батареи и коллекторы.
Материал - Кровельная сталь SSAB Pural Green Coat
Вес- 600 кг
Vt - 3 m3

В комплектации Utility применяется комбинированная кровля. Верхние наиболее пологие участки - фальц. Ниже двухслойная гибкая черепица.
Вес - 2000т
Vt -3m3

07-Перегородки и интерьер
Внутренний интерьер приюта состоит из 4 отсеков и может быть модифицирован. На эскизе:
- Прихожая / Санузел
- Кухня / Столовая
- Спальня на 6 человек.
- Гостиная
Отделка перегородок сделана из мебельной фанеры и окрашенна в цеху. .
Вес-1200 кг
Vt- 5 m3
08-Инженерное оборудование
Приют комплектуется
В санузле:
-Финским компостным туалетом
-Писсуаром
-Раковиной
-Душевой кабиной.
В кухонной зоне:
-Газовой плитой с отдельным, вынесенным наружу баллоном
- Огнетушителями
- Датчиком газа
- Пожарным полотном
- Мойкой
- Вертикальным камином с засыпным объемом теплообменика
- Светодиодной системой освещения во всех помещениях



09-Автономное оборудование
Фальцевая кровля и углы наклона кровли приюта позволяют использовать автономные способы получения тепла и электроэнергии.
Панели монтируются прямо на фальц через специальные коннекторы, позволяющие регулировать угол наклона.
Возможна комлектация приюта следующими системами:
- Солнечной электростанцией (220v)
- Генератором
- Водяным солнечным коллектором (водоснабжение)
- Солнечным коллектором (отопление)
- Системой удаленного контроля




Автономные системы
Дополнительные опции - Солнечные батареи/ Тепловой коллектор/ Газовый котел / Генератор
Возможна установка следующих автономных систем:
- Бензиновый генератор на 2kw
- Накопительная система тяговых аккумуляторов с инвертором и контроллером зарядки
- Солнечные панели
- Система водоснабжения
- Тепловой солнечный коллектор
- Газовый котел

* все цены на комплекты указаны ориентировочно на 15 мая 2022 года
Смета водоснабжения и автономности рассчитывается после осмотра места установки приюта и расчетов солнечной экспозиции
По статистике в Архызе 300 солнечных дней в году
Включается при необходимости зарядки АКБ
Может быть исключен из системы при удачном расположении приюта
Резервуар должен находиться выше по склону
Преобразует холодную воду в горячую. Требует насоса 12V
Центральный компонент автономности
Обслуживание снаружи.
Обеспечивает быстрый прогрев приюта в холодное время
1 сценарий - Бензиновый
300-400 тыс. руб в зависимости от типа генератора
Бензиновый генератор 220V
Сборка тяговых аккумуляторов с контроллером зарядки
Аккумулятор
Свет/Насос для воды/розетки/зарядки
Потребители 12V и 220V
2 сценарий - Солнечный
400-500 тыс. руб
Солнечные панели
Сборка тяговых аккумуляторов с контроллером зарядки
Аккумулятор
Свет/12v/220V
Потребители 12V
3 сценарий - Комбинированный
600-800 тыс. руб
Солнечные панели
Включается при необходимости
Генератор 220 V
Сборка тяговых аккумуляторов с контроллером зарядки
Аккумулятор
Свет/Насос для воды/розетки/зарядки
Потребители 12V и 220V
Дорожная карта 2022 для проекта Corona Архыз
1
Договор
до 25 мая

2
Производство
25 мая - 25 июля

3
Доставка
до 5 августа
4
Монтаж
5 августа- 5 сентября

Монтаж Shelter 3800 на северном склоне Эльбруса. Август 2017 года.
Так как первый приют пилотный производится с нуля, то его необходимо предварительно собрать на производстве, доработать, упаковать и отправить к месту установки. Весь процесс займет не менее 2 месяцев. При условии заключения договора до конца мая, комплект будет доставлен на место сборки в начале августа.
Расчетный срок монтажа - 20 дней. С учетом погоды в горах, необходим запас в 15 дней. Это позволит запланировать сдачу объекта в первой половине сентября.


Над эскизным проектом работали
Артем Оганов
Дмитрий Табачник
Андрей Завьялов
