ИДЕАЛЬНЫЙ ЛАГЕРЬ
Давайте разберемся в типах строений на примерах.
Шелтер → минимум места и функций на 1 человека. Обычно 2-3 кв.м
Шелтеры — минимум комфорта и короткие визиты гостей. Особенность шелтеров в экстремально плотной компоновке, благодаря которой достигается компактность и прочность. Чаще всего шелтеры не снабжаются развитыми коммуникациями и системами вентиляции, из-за чего при длительном проживании накапливается пар и запахи. Постоянное проживание некомфортно.

Приют → Площадь около 3-7 кв.м на одного постояльца.
Следующий тип - Приюты. Некапитальные строения с площадью до 100 кв.м., предназначенные для всесезонного проживания. В них есть все основные коммуникации. Позволяют комфортно пережидать непогоду. В силу разных причин не предназначены для длительного проживания гостей.

Площадь Хижины -> 10 и больше кв.м на одного постояльца.
Хижина позволяет жить в суровых условиях круглогодично. У нее высокая степень автономности и площадь, позволяющая разместить большие припасы и необходимые ресурсы.
В туристическом плане хижина - это горная гостиница, площадь и функции которой - комфортное пребывание в течении длительного времени. Современные альпийские Хижины супер экологичны - проектируются и строятся на концепции Zero Waste.
Типы строений
Шелтер
— Максимально простая конструкция небольшой площади от 10 до 40 кв.м
— Основное назначение - укрытие от штормовой погоды.
— Минимум коммуникаций, часто нет даже туалета.
— Условно не обслуживаемый.
— Открытый доступ.
— Комфортный срок пребывания - 1 ночь
< 30 кв.м
Приют
— Дом сезонного проживания.
— Основное назначение - прием туристических групп
— Вода/санузлы/обогрев/220V/кухня
— Возможно самостоятельное проживание группы с гидом
— Комфортный срок пребывания 2-3 дня
30-100 кв.м
Хижина
— Всесезонный туристический объект, расположенный на популярном туристическом маршруте.
— Основное назначение - прием туристических групп.
— Вода/санузлы/обогрев/220V/кухня
— Требуеть постоянного проживания хозяина для обслуживания дома и гостей; нередко в туристический сезон требуются помощники. Повар/уборщица/гиды
— Комфортный срок пребывания до 7дней

> 100 кв.м
Составляющие
Что важно?
Чтобы не получилось Так. Северный базовый лагерь на поляне Эммануэля. Эльбрус 2019.

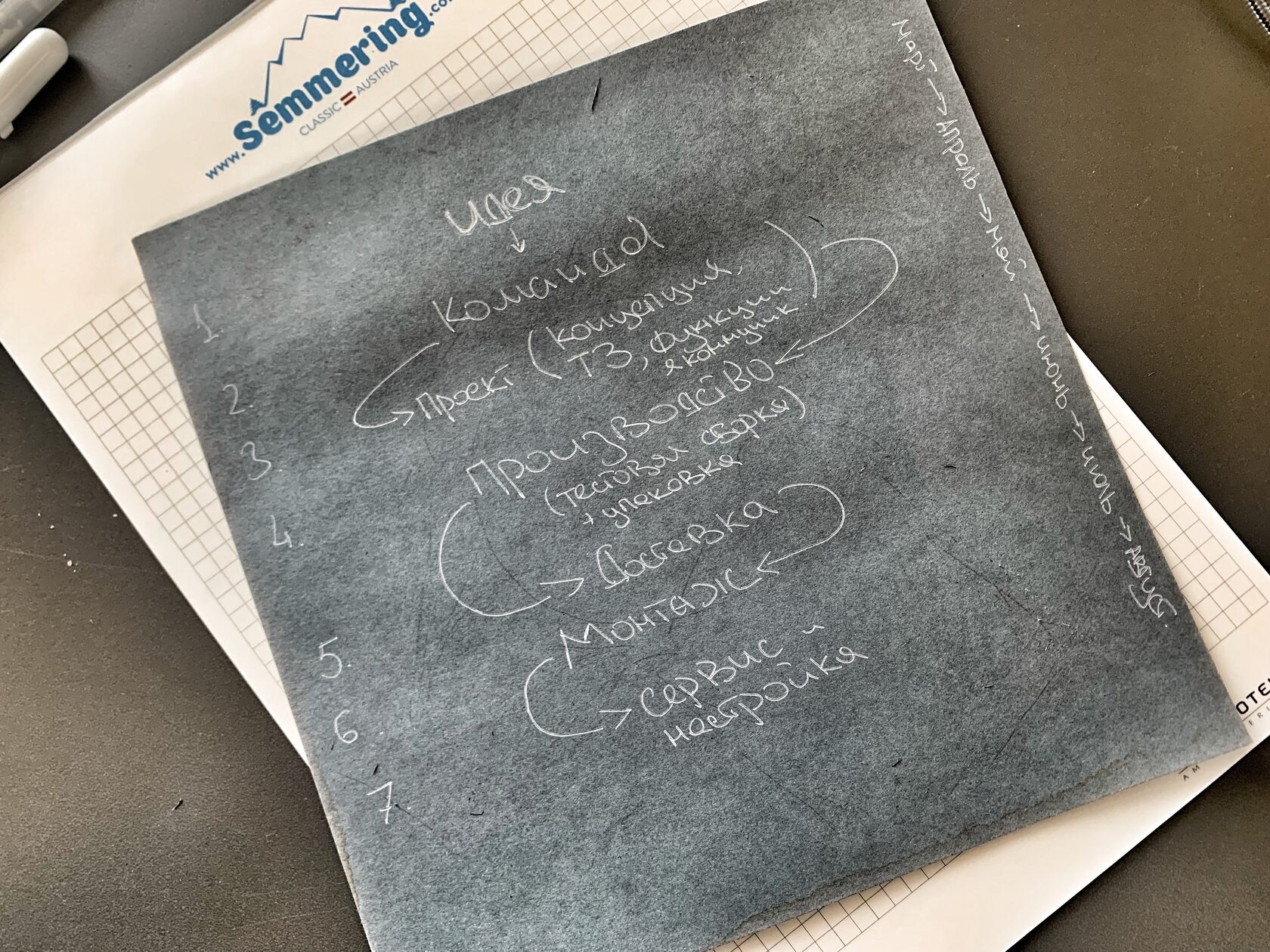

Рецепт
Все пункты должны сложиться в единый проект
Команда
Хорошие проекты делают сильные команды. Сначала команда, под нее формируется проект.
ПЛАН/ПРОЕКТ
Идея переходит в концепцию, обретает форму на эскизном чертеже, прорабатывается в конструкторской документации и адаптируется на месте. Проект может претерпеть существенные изменения в процессе создания, но он должен быть готов к ним ещё на начальной стадии.
ФУНКЦИИ
Функции будущего проекта определяют инженерные системы и набор требований.
ПРОИЗВОДСТВО
ДСК не строят суда, а верфи - самолеты. Так же и с высокогорными конструкциями. Качественный монтаж и беcпроблемная эксплуатация возможна только при производстве на ответственном производстве, заинтересованном в проекте.
ДОСТАВКА
Определение ТТХ для доставки должно лечь в основу ТЗ проекта. Стоимость доставки 1кг до места застройки определяет технические решения, материалы и методы производства.
МОНТАЖ
Делает команда производителя, после предварительной сборки на производстве. Высотная акклиматизация, снаряжение, оборудование и безопасность при проведении доставки и монтажных работ - все это определяет успех и качество выполнения задачи.
СЕРВИС
Ежегодный осмотр и полноценный сервис делает команда производителя. Мелкий текущий ремонт и поддержание выполняется собственными компетентными специалистами.
Дорожная карта проекта "Корона Архыза" на 2022
1
Составление ТЗ на проектирование
Заключение договора на эскизное проектирование. Февраль 2022
2
Эскизное проектирование + смета
Заключение договора и производство и монтаж необходимого кол-ва комплектов
Закупка материалов
Март 2022
3
Зимний осмотр и предварительный выбор мест под лагеря.
Вертолетный осмотр и Скитур выход.
Консультация с гидами/ пилотами/ компетентными лицами
Март 2022
4
Рабочие проектирование и изготовление.
Сборка пилотного образца в Москве.
Март- Май 2022
5
Летний осмотр и окончательный выбор мест под лагеря.
Трекинговый выход на майские праздники. Наблюдение за площадками.
Конец мая 2022
6
Упаковка и доставка пилотного лагеря
  • Начало июня 2022
7
Монтаж пилотного лагеря
Июнь- Июль 2022
8
Запуск гостей. Настройка сервиса.
Август-Сентябрь 2022
Лагерь как конструктор
Тех/cан модуль
Trinity Utility
Trinity LUX
Инженерные системы
Расчет основных систем на 1 лагерь
1,5-2 млн. рублей в зависимости от комплектации
* по состоянию на 16/02/2022
Финские системы BioLan
САНУЗЕЛ (3ШТ)
от 270 т.р
УНИТАЗ Biolan Populett 200 + писсуар
Компост (2шт)
от 84 т.р
Biolan 220 ECO
Солнечный коллектор для обогрева (2шт)
от 66 т.р
Solar Venti
Автономные системы
ВОДОСНАБЖЕНИЕ
от 100 т.р
Насосы + Емкости + Фильтры
ТЕПЛОВОЙ КОЛЛЕКТОР
от 240 т.р
Комплект солнечного отопления 320D/60R5
СОЛНЕЧНЫЕ ПАНЕЛИ
от 170 т.р
Аккумуляторы и контроллер (7 кв/ сутки)
ГЕНЕРАТОР
от 50 т.р
220V (2кв/ч)
Камин с дымоходом и теплоаккумулятором
от 80 т.р
TMF Сафари
Строения
* предварительные цены
ПриЮТ TRINITY LUX
от 4 млн
Форум/2 спальни/Санузел/Душ/Кухня/Панорамное окно/12V/220V/Камин/40 кв.м
ПРИЮТ TRINITY UTILITY
от 3 млн
Форум/2 спальни/Санузел/Душ/Кухня/12V/220V/Камин/40 кв.м
Технический / Санитарный модуль TRINITY
от 1 млн
уличный санузел + техническое помещение

Варианты строений
Шелтер /Shelter → Приют /Trinity → Хижина /El Dome
Trinity
40 кв.м / 12 чел / 4-5 тон
El Dome
114 кв.м/ 12-24 чел/ 25-30 тон
Trinity
На стадии эскизного проектирования
Модульный приют
Концепция

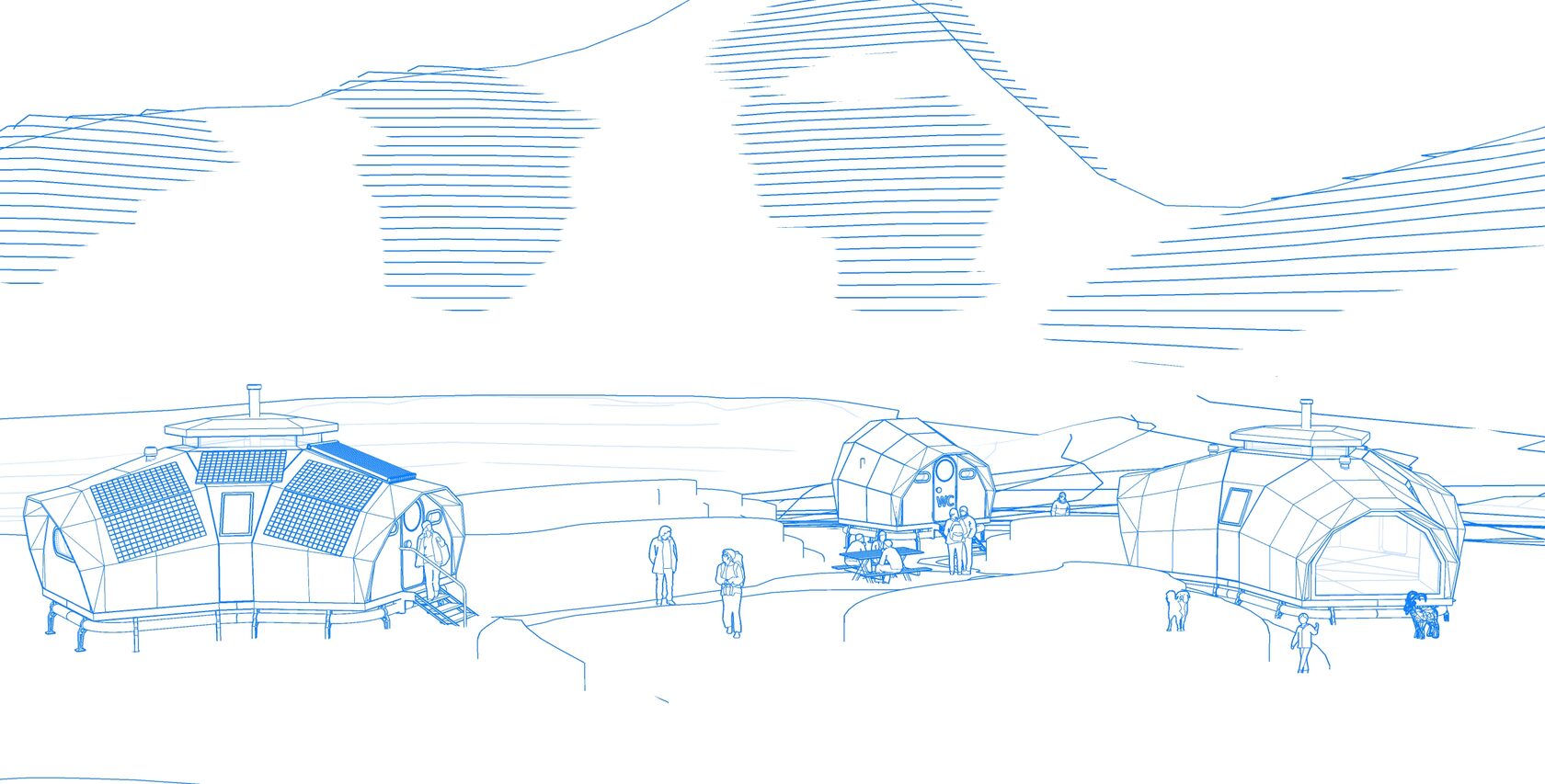

Основа Тринити - жесткая ферма на основании в форме звезды. Три луча, сходящиеся в центральном объеме - Форуме - позволяют реализовать разные функции, получив при этом изолированные друг от друга помещения.
Модуль санитарного и технического узла может быть расположен максимально далеко от жилых помещений. Все отсеки разнесены, что положительно влияет на звукоизоляцию. В общем объеме установлен камин с естественным тепловым аккумулятором из камней, вокруг него собран общий стол на 12 человек.
Кухня может быть исполнена в формате 1 или 2 отдельных столешниц. Вентиляция и освещение Форума обеспечивается 3 мансардными окнами и световым фонарем кровли. При необходимости вовнутрь кровельного фонаря монтируется гибкий бак для воды и он становится водонапорной башней. На кровле легко размещается тепловой и отопительный коллектора. А на внешних кронштейнах вешается необходимое количество солнечных батарей, под оптимальным углом к лучам солнца.
При этом объем всех помещений относительно невелик, а площадь ограждающих тепловых конструкций мала. Для строения с площадью 40 кв.м всего около 100 кв.м, что даст возможность сделать уникально низкие показатели теплопотерь.
Предварительное техническое задание (ТЗ)
Разработать и посчитать горный приют около 40м2.
Необходимо совместить следующее:
  • Видовые возможности из помещения
  • 6-12 спальных мест и модульность конструкции
  • Туалет / санузел (сухой компостный, допускающий зимнюю эксплуатацию)
  • Умывальник и душ (опционально и необходимо определить сезонность)
  • Солнечные коллекторы для воды: раковина/душ (опция). (Продумать слив и разморозку)
  • Пассивная вентиляция с подогревом.
  • Кухня / кают компания
  • Сушилка для снаряжения
  • Систему отопления (брикетный камин)
  • Мини-кладовку (опционально)

Требование к сборочным единицам:
  • Сделать массо-габаритную модель и посчитать удельный вес. Уложиться в 100кг/м2.
  • Все этапы от разработки до монтажа необходимо рассчитывать исходя из того, что доставка до места будет осуществляться на вертолете. При этом важно проконсультироваться: если будет возможно поднимать один модуль весом 500-600 кг , то имеет смысл считать облегченный префаб (проработать логистику доставки транспортом на хребет и переброски по воздуху без большого набора высоты).
Над концепцией работали
  • Артем Оганов
  • Андрей Завьялов
